主要技术指标：
频率:双频（375/610kHz）,可使用软件在 375kHz 和 610kHz 之间切换
波束数量: 128 x 128（总共 16384）
更大探测距离:
375kHz 频率时120m（394 英尺),
610kHz 频率时 80m (262 英尺）
最小探测距离: 1m（3.3 英尺）
距离分辨率: 3cm（1.2 英寸）
更新速率:可达到 12Hz
视场角:50˚ x 50˚, 50˚ x 25˚, 25˚ x 50˚, 25˚x 25˚（可使用软件进行切换）
波束间角:0.39˚ 或0.19˚ （取决于视场角）
*实际的探测距离取决于探测目标的尺寸、反射率和应用场景所需要的精细程度。

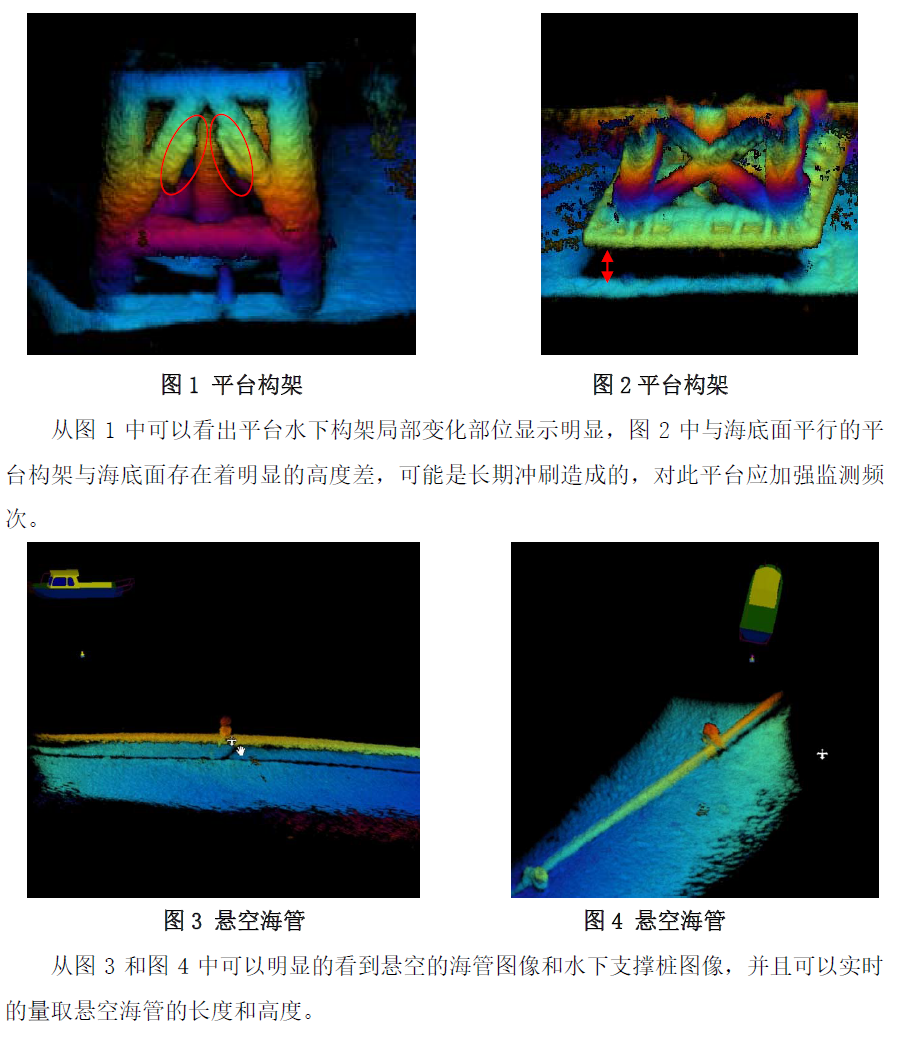

以上图像来自天津陆海，特此声明。
以上所有的图像数据均是在发射频率为375Khz 的频率，视场角为50°x50°的设置
下，通过测量船航行过程中采集的，平台构架、 *** 悬空海管和维护后的图像均显示细
腻、清晰、立体感强。通过更改发射频率为610Khz,视场角调整为25°x25°的设置下，
单位面积的测点将会增加4 倍，图像将更加细腻、清晰、立体感强。同样该仪器在船舶
抛锚静止的情况下，可以投射一个50°x50°、50°x25°、25°x 50°和25°x25°的
面，实时监测水下情况，图像效果更好。
本次测试仅进行了平台、海管和维护物的测试，该仪器除了这几项应用外还有很多
其他的应用，比如：
任何水下异物及构造（筑）物的高精度测量；
任何水下施工作业（ROV、潜水、救捞、疏浚、港工、管缆等）的指导、监测、检测；
海底地形地貌、冲刷、人为活动检测；
水下油气泄露检测。
其优点主要有:
实时生成高清晰度的3D 声呐图像；
图像拼接功能；
准确显示复杂的移动结构；即使在浑浊的水中也依然准确；
适合安装在船舶、ROV、潜艇或起重机上；
准确的经纬度地理数据；
全能型DTM 输出选项。
