如何将光谱波段与Arcgis复合波段相结合¶
ArcGIS中的复合波段-欧洲航天局哨点2A卫星提供的图像。日本东京-2015
来自哨点2号卫星数据的ArcGIS复合波段¶
当您具有单波段栅格并将其添加到显示器时，默认情况下它们将显示为黑白图像。
这是因为 多光谱图像，波段单独收集。每个波段都是它在特定波长上的图像。
如果您想用原色显示它们，必须 把红、绿、蓝三色的波段结合起来 。ArcGIS复合波段工具结合了来自单波段栅格的光谱波段。
添加微信好友, 获取更多信息
复制微信号
本教程为您提供分步指导，说明如何使用ArcGIS复合波段工具从单波段栅格变为多波段RGB合成。我们可以这样做：
ArcGIS中的哨点2A多光谱数据¶
对于本教程，我们已经为日本东京下载了哨点卫星数据。
阅读更多： 如何下载自己的哨点2A卫星数据
您是否在使用 Landsat， SPOT 或者另一个卫星数据源，您必须找到波段名称。
这里是哨点2A数据的RGB波段，
波段2：蓝色（490纳米）
波段3：绿色（560纳米）
波段4：红色（665纳米）

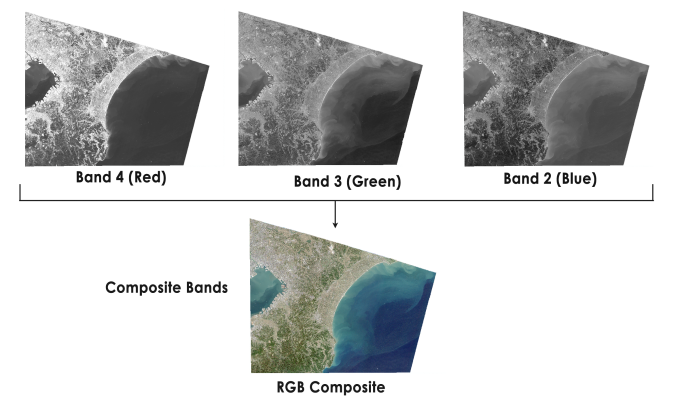

每个波段是一个单独的图像文件，分辨率为10米。将每个图像（带）添加到ArcMap。如下图所示，这三个波段将从单个图像合并为多波段栅格。
ArcGIS中的复合波段工具法¶
将每个单独的哨点图像添加到ArcMap。每个图像都有.jp2扩展名，它是JPEG 2000文件类型。在哨点数据的情况下，蓝色、绿色和红色波段将带有后缀_B02、_B03和_B04。

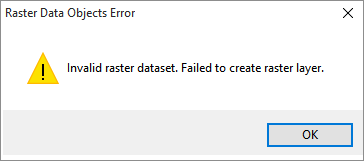

如果收到错误消息‘Invalid raster dataset. Failed to create raster layer’，可以 将每个图像从Windows资源管理器拖放到ArcMap。这是ArcMap中的已知问题。

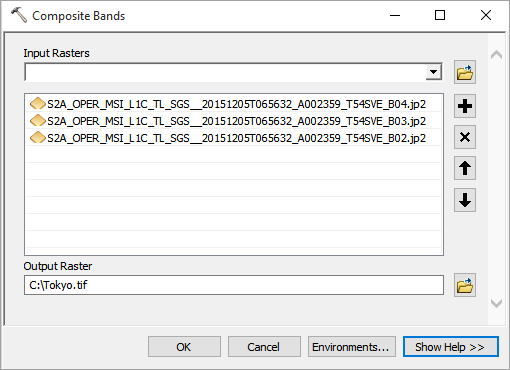

在ArcToolbox中，选择数据管理>栅格>栅格处理>复合波段。双击复合波段工具。
首先，添加波段4（红色）。接下来，添加波段3（绿色）。最后，添加波段2（蓝色）。始终可以通过选择上下箭头来重新排列波段的顺序。对于RGB组合，请确保波段的顺序为红色、绿色和蓝色。
键入输出名称，然后单击确定。
运行该工具后，RGB组合将自动添加到ArcMap的目录中。
ArcGIS中的图像分析工具栏 *** ¶
图像分析工具栏是ArcGIS在版本10中添加的一个新的附加组件。您可以加强， `执行NDVI<../index.html?p=248>`__ ， 剪辑栅格 甚至可以更改栅格的显示属性。
在图像分析工具栏中使用ArcGIS复合波段的好处是在创建多波段栅格之前 可以预览它的外观 。
再次，添加哨点卫星图像。蓝色、绿色和红色波段的后缀为_B02、_B03和_B04。这些单波段图像将出现在ArcMap的目录中。
在目录中，必须对图层进行排序。红色层应该在顶部，然后是绿色和蓝色。
通过选择Windows>图像分析启用图像分析工具栏。

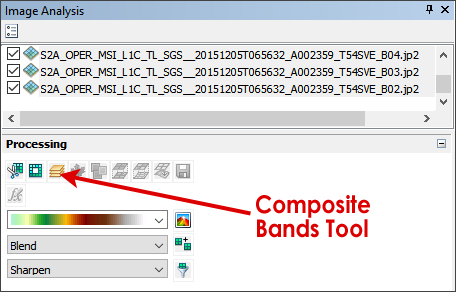

在图像分析工具栏中，按住shift按钮，从哨点卫星数据中选择红色、绿色和蓝色波段。单击复合波段工具，如下图所示。
这将创建一个 临时RGB复合层 在目录中。
为了 使其成为永久层 ，必须右键单击目录中的临时层，然后单击数据>导出数据。
接下来是什么？¶
您已经学习了如何组合单个波段以创建完整的RGB合成。RGB复合可用作基线图和 多种其他用途。
但您不必停在这里。
充分探索遥感。利用 哨点卫星数据 ，可以 分类图像 或 执行NDVI。
下一步由您决定。
