地形图上的等高线显示什么？¶
你要走哪条路？¶
想象。你和你的朋友一起去爬山。你拿出地图，看到两条徒步旅行的小路。
这个 之一条路线 有密集的轮廓线。但是 第二条路线 具有间距较大的轮廓线。哪条徒步旅行路线 YOU 采取什么？
对于缓慢而稳定的攀岩者，你会选择第二条路线，因为宽间隔的等高线意味着坡度 逐渐的 . 但是如果你选择了之一条路线，你就是那种只用镐就能攀登高山的自由攀登者。这是因为当等高线接近时，就意味着坡度 更陡的 .
为了快速定义，一个 轮廓线 连接相等值和常量值的点。例如，立面上的轮廓高度恒定，每一行上的高度相同。
添加微信好友, 获取更多信息
复制微信号
这些轮廓线是山脉还是洼地？¶
当你有一个像下面这样的封闭轮廓时，这意味着有一个小山/山或洼地。

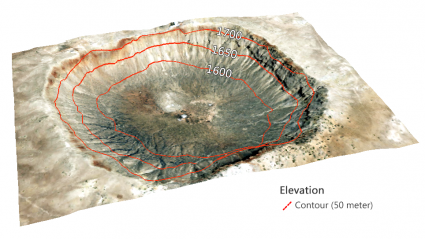

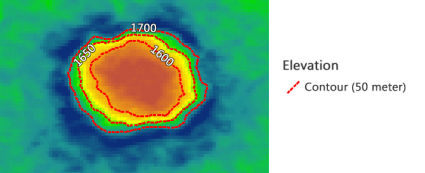

你不知道，除非在轮廓线上有一个标签。在下面的示例中，我们添加了标签，应该很明显这是洼地。
这不仅仅是洼地。这是很久以前撞击亚利桑那州的巨大陨石坑。
在一些地图上，制图者使用牙齿标记或 哈彻尔群岛 对于火山口或火山口的凹陷，因为它标志着海拔的上升或下降。
阅读更多: A Topographic Profile of Arizona’s Massive Meteor Crater
富士山的等高线是什么样的？¶

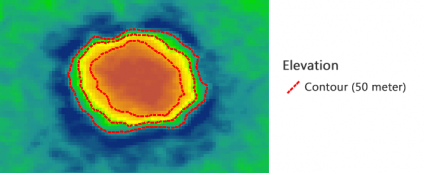

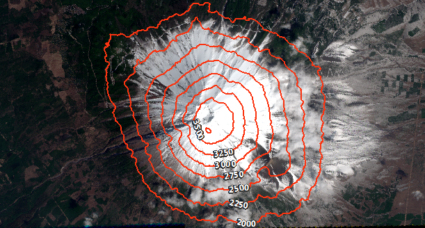

在这种情况下，闭合的等高线表示一座山。美丽的富士山海拔3776米。间距为250米时，轮廓线的外观如下：

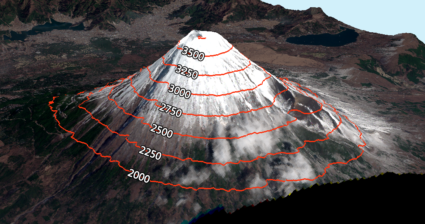

当你在3D中看到富士山的时候，你可以看到它相当陡峭，因为轮廓之间的距离相对较近。
到目前为止，我们已经看到了两种闭合轮廓的例子，但是山谷中的轮廓是什么样的？
V形和U形山谷的规则¶
山谷是细长的低洼洼地，通常有河流流过。你知道当轮廓线 V or U-shaped .

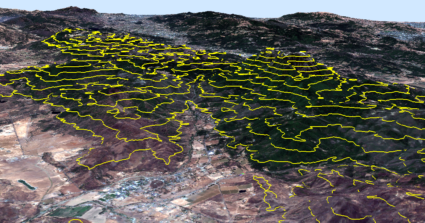

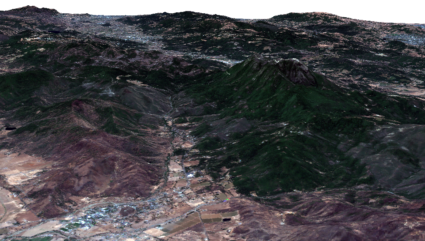

以下是加利福尼亚州风景如画的科莱约米山谷的3D视图示例：

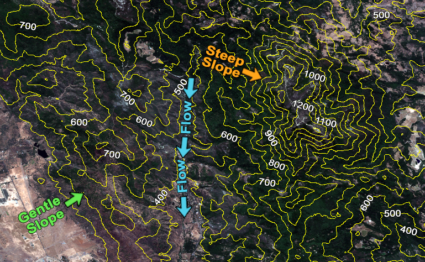

所有的河流都从高到低的高度向下流动，与上面的等高线垂直。根据经验，V形轮廓是 指向上游 （与溪流或河流流向相反的方向）。
“V”形轮廓表示河流和排水。如你所见，“V”指向更高的海拔。一般来说，你可以把向上的“V”形轮廓线的顶点连接起来，来勾勒出一条小溪。除此之外，您还可以估计 河流坡度 通过计算一条具有等值线间隔的河流的等值线数量。
坡度总是垂直于等高线。轮廓线之间的间隔越小，意味着坡度越陡，反之亦然。当等高线间距均匀时，坡度均匀。
在河流交汇处，等高线形成 “M”形或“W”形 . 这可以解释为两个“V”形轮廓相交。

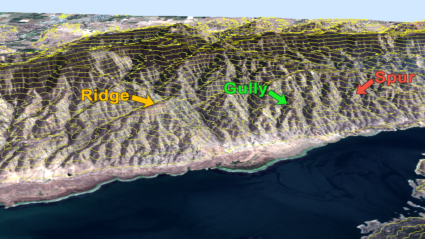

山脊和沟壑呢？¶

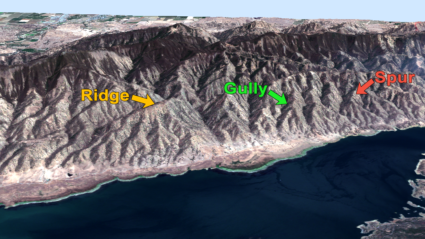

随着时间的推移，山腰流水的侵蚀形成了沟壑。两条被侵蚀的沟壑的后果是在突出的山坡表面中央形成一条支线。沟壑和马刺都从山脊线延伸到谷底。

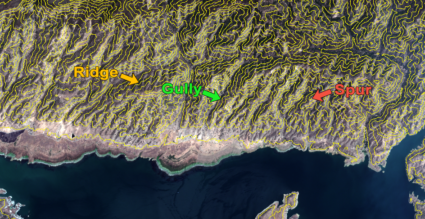

冲沟（或绘图）的特征是“U”或“V”形轮廓线，其封闭端指向更高的高程。另一方面，支线轮廓线指向较低的高程。
在二维图中，这些山谷景观特征更难看到。但关键是要记住山脊是如何指向下坡的，冲沟是如何指向上坡的。
为什么等高线永远不会相交？¶
轮廓线不太可能交叉，但有时会交叉。当地形是 悬垂或悬崖 ，轮廓线将交叉或接触。

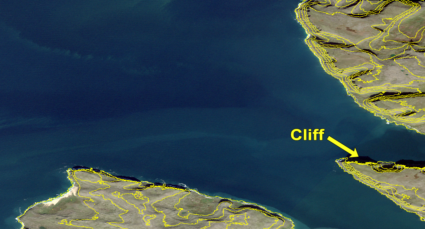

冰岛Látrabjarg的悬崖高达440米。当你生成100米的轮廓，它们*非常*接近汇聚。

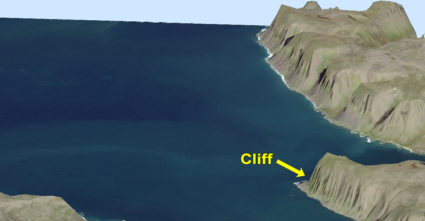

在3D中，你可以看到这些悬崖有多陡。所以，如果这些轮廓交叉，很可能是一个悬垂。或者它可能是程序中的错误。
如果你运用你的想象力，想象一个地形向外延伸的突出部分。这将是一个罕见的例外，当两个轮廓交叉。
如何手动绘制轮廓线？¶
您可以通过单击中的按钮轻松生成轮廓线。 CAD or GIS software . 但是如果你想用手画呢？

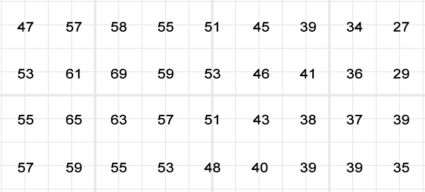

首先，你必须选择 等值线间隔 . 例如，我们将使用10米的等值线间隔。这意味着每10米就会有一个等高线。

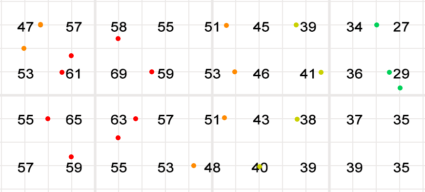

在10个过渡点之间（30、40、50等），添加标记在绘制线的位置。基本上，在线条之间绘制或插值。

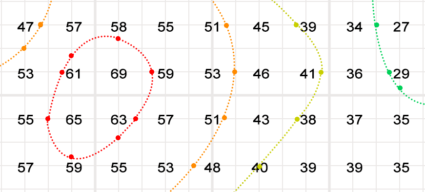

现在我们有了要连接的点，让我们为每个间隔绘制平滑的轮廓线。从本质上讲，我们是用线连接点。
我们有了它。
我们用轮廓线做什么？¶
在我们的示例中，轮廓线代表恒定的高程，并显示了景观的地形。
但是气象学（等值线）、磁学（等值线）甚至驱动时间（等时线）也使用等值线来达到不同的目的。
轮廓的接近表示坡度。不规则的轮廓意味着崎岖的地形。在自然界中很少有轮廓线交叉。但它们可以用于悬崖峭壁。
你在自然界中看到的其他类型的轮廓是什么？
