什么是流向?

水文学家利用流向图来模拟地表径流对洪水的影响。他们也会更多地使用它。

水流方向使用相邻单元的坡度计算水流方向。

但是流向是如何工作的呢?

今天,我们探索了水流方向的水文工具。在逐单元的基础上,我们使用倾点模型探索水的流动方向。

微信号:MeetyXiao
添加微信好友, 获取更多信息
复制微信号

如何计算流向

首先,从一个像这样的数字高程模型开始 free DEM data sources。流动方向决定了水在给定的单元中流动的方向。

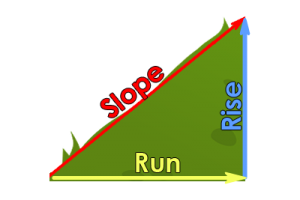

根据每个单元中下降最快的方向,我们测量流向。此外,还计算了相邻单元之间的z值差和斜率。

流动方向使用坡度计算水的方向

在一个给定的网格单元中,水可以流向八个相邻单元中的一个或多个。在这个模型中,坡度是水流的最终因素。

我们使用倾点模型来显示水是如何流动的以及流向是什么。倾点模型中的八个相邻单元有一个值,表示水下落的方式。

流动方向使用坡度计算水的方向

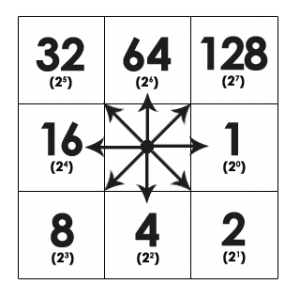

流向:八向倾点模型

例如:

当水向东流动时,其值为1。当水向西流动时,其值为16。一个给定点的所有8个相邻方向都可以使用八个方向的倾点模型来描述。

流动方向使用坡度计算水的方向

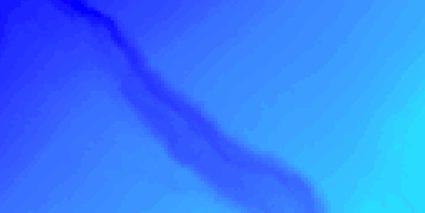

数字高程模型

流动方向使用坡度计算水的方向

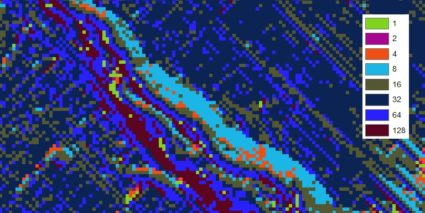

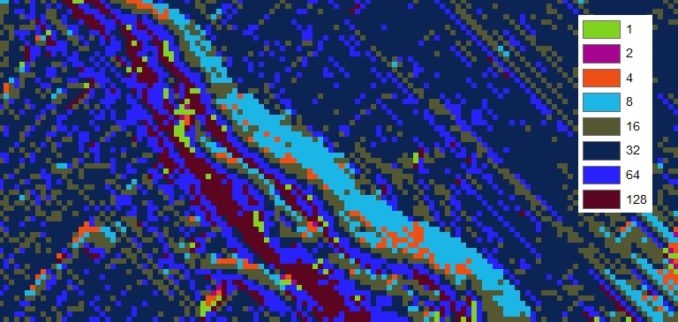

运行流方向算法时,结果值的范围为1、2、4、8、16、32、64和128。在八个方向的倾点模型图中,您可以了解水的流动方向。

现在轮到你了

通过使用诸如流量积累和方向等水文工具,我们可以更好地理解“水是从哪里来的”这个问题。

选择一个点(DEM中的单个单元)并找到坡度。每个单元都有八个可能的方向。

流动积累的痕迹向后显示所有的贡献细胞。

自己测试一下。
