5 个 ArcGIS 实用技巧分享

2024-05-09 GIS 152
A⁺AA⁻

ArcGIS 作为一个收集、组织、管理、分析、交流和发布地理信息的综合平台, 已被应用于诸多领域, 但是作为一个专业级软件, 它的操作还是有一定的难度。如果我们了解了 ArcGIS 的一些小技巧,那么往往在工作中会事半功倍。本文收集了5 个 ArcGIS 实用小技巧,内容从添加坐标点到显示重叠点,供大家参考。

1. 从 Excel 表中添加坐标点 (x,y)

首先创建一个具有 X 和 Y 值的 Excel 表。X 代表经度,Y 代表纬度。Excel 表的之一行被 ArcGIS 读取为字段名称,因此请确保添加适当的名称。下图是一个示例数据,其中包含 X 和 Y 值及其名称。

名称 X Y
Buenos Aires -6502126.00268 -4094199.73246
Rio de Janeiro -4837408.21016 -2581884.52035
Sao Paulo -5190037.27600 -2685383.30423
Beijing 12956257.19530 4824902.67418
Shanghai 13522274.23910 3642819.35915
Cairo 3478822.83917 3492157.45608
Paris 270821.69934 6222580.17749
Berlin 1483618.62012 6860088.63257
Delhi 8596577.86402 3295110.51921
Calcutta 9833320.48868 2560534.68780
Bombay 8145508.52201 2146339.28036

在这里,需要注意的一点是,更好我们对 X 和 Y 的坐标系有很好的了解,这样在绘图过程中能够方便进行赋值。同时在导出绘制的 X 和 Y 值后,我们可以进行创建投影文件,为了避免 ArcGIS 和 Microsoft Excel 版本之间的冲突,请将 Excel 工作表保存为 2003 格式。

步骤如下:

微信号:MeetyXiao
添加微信好友, 获取更多信息
复制微信号

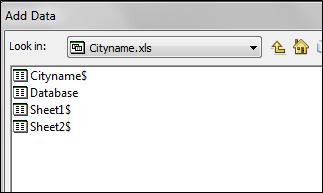

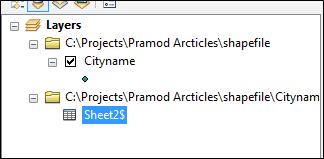

1.将 Excel 表添加到 ArcGIS。

5 个 ArcGIS 实用技巧分享

5 个 ArcGIS 实用技巧分享

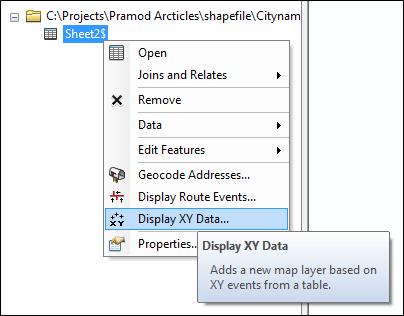

2.单击 “Sheet 2” 后,点击 “Display XY Data” 选项。

5 个 ArcGIS 实用技巧分享

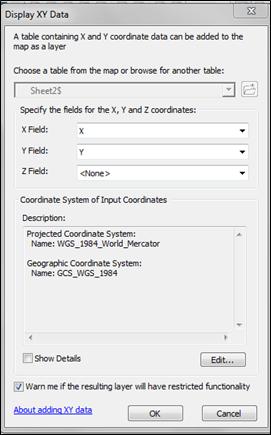

3.如果工作表中列的名称是 x 和 y 字段,那么系统会自动默认此设置;如果我们知道此坐标系的其它名称,则会通过选择 “编辑” 按钮来指定坐标系。

5 个 ArcGIS 实用技巧分享

2. 创建简单地图

同样,地图的显示也非常重要,ArcGIS 具有创建地图所需的所有工具。在地图文本中,图形、指北针、比例尺和地图应保持在适当的位置。

3. ArcGIS 编辑小提示

ArcGIS 有先进的编辑工具,这里将向您展示一些在编辑时可能用到的的基础工具。

(1) 使用追踪工具创建缓冲区,首先要指定追踪的缓冲区距离,例如 “+200” 表示将在某一个方向追踪,而 “-200” 表示将在其相反方向进行追踪。“200” 的单位是根据为该数据帧指定的坐标系取值。如果地图以米为单位,而您希望以英尺为单位,请键入 200 英尺。

5 个 ArcGIS 实用技巧分享

图:追踪工具

5 个 ArcGIS 实用技巧分享

5 个 ArcGIS 实用技巧分享

(2)接下来是相交两条线,这个工具在您处理日常工作时很重要。具体操作为:从编辑器下拉菜单 > 选择更多编辑工具 > 高级编辑,将高级编辑工具条添加到 ArcGIS 窗口中,选择线相交工具。

5 个 ArcGIS 实用技巧分享

图:相交工具

选择相交工具后,单击之一条线,然后双击第二条线以与其相交。在下图所示中,它将创建四条线段。

5 个 ArcGIS 实用技巧分享

4. 绘制重叠点

当点要素重叠时,我们需要将其显示出来,有一种 *** 可以显示重叠的点,但是点的坐标会有所偏移。在下图所示中,重叠点已更改,因此我们看到的是两者都可以显示出来。

5 个 ArcGIS 实用技巧分享

重叠点

5 个 ArcGIS 实用技巧分享

无重叠

用于显示重叠点的 *** 是:为要素添加标签,而文字标签需显示无颜色。首先,将符号和宽度设置为无颜色。

其次进行如下操作:点击图层属性 > 标签选项卡 > 检查该图层中的标签特征,将标签颜色设置为无颜色,单击符号选项卡;同时单击编辑符号 > 高级文本选项卡 > 检查文本背景,在检查文本背景后单击属性。从类型下拉菜单中选择标记文本背景 > 单击符号, 选择适当的符号以显示点; 继续单击确定,直到返回地图窗口,这时我们注意到,重叠点已出现。

5. 图例及在两行或多行中添加文本

有时,我们会遇到出现很长的图层名称情况,这时我们需要将其分解为多个行,以便让图例看起来更简洁,占用的空间更少。现在唯一的 *** 是在描述框中添加图层名称。假设我们有一个图层名为 “2015年的县人口为25000000”,如果在图例中显示为图层名,它将占用大量的空间,因此我们可以将其分解为三行或以堆叠的方式。

5 个 ArcGIS 实用技巧分享

上图所示:显示绘制图层名称

5 个 ArcGIS 实用技巧分享

上图所示:带有说明的图例

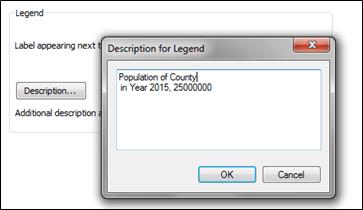

具体操作步骤如下:

  • 单击图层属性 > 符号系统选项卡 > 描述框;
  • 在描述框中,复制图层名称并进行粘贴,并使用 CTRL+Enter 组合键创建多行。

5 个 ArcGIS 实用技巧分享
